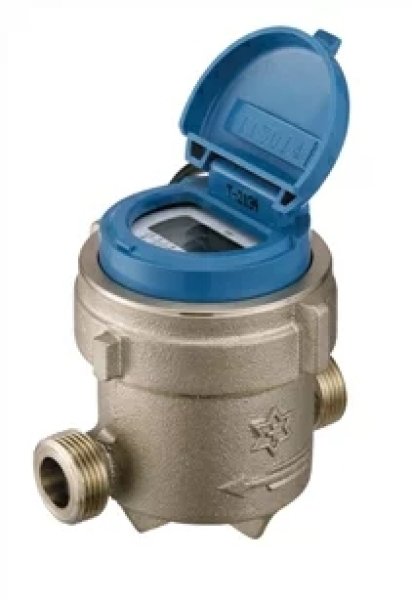

接線流羽根車式 EKDA型 20mm [EKDA20]
 |  |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |
 |
 |
 |
 |
 |
🌸【週末限定】ONLINEJP 週末セール本日17時より！日頃のご愛顧に感謝して、現場応援！週末限定「500円OFFクーポン」配布中です。 連休中のDIYや、休み明けの修理準備を全力でバックアップいたします！ 【実質500円引き】 全品対象！2,000円以上のお買い物で使えるクーポンは[こちら]から 【重要：納期案内】 ただいまGW休業期間につき、本日11時以降のご注文確定分は、 弊社在庫品に限り 5月7日(木)朝一番より順次出荷いたします。 ※メーカー取り寄せ品等は休み明けの発注となります。 【連休中の適合相談】 「自分の家の水まわりに合うか不安…」という方は、お休み中に「メールでの写真診断」をご利用ください！ 休み明けにプロが最速で回答し、確実な修理をサポートいたします。 「休み明け、すぐに作業に取り掛かりたい！」そんな現場の皆様を、今週末も全力でサポートいたします。
|
商品詳細
特 徴
8ビット電子式水道メーターは、専用LSI、液晶表示素子及び専用電池を用いて電子化したメーターです。この電子指示部には計量積算値を液晶表示し、テレメーターシステム及び自動検針システムとして利用できる伝送機能を有しています。
| 口径(mm) | 13 | 20 | 25 | 30 | 40 |
|---|---|---|---|---|---|
| R=Q3/Q1（計量範囲） | 100 | ||||
| Q1（定格最小流量）（m³/ｈ） | 0.025 | 0.04 | 0.063 | 0.1 | 0.1 |
| Q2（転移流量）（m³/ｈ） | 0.04 | 0.064 | 0.1008 | 0.16 | 0.16 |
| Q3（定格最大流量）（m³/ｈ） | 2.5 | 4 | 6.3 | 10 | 10 |
| Q4（限界流量）（m³/ｈ） | 3.125 | 5 | 7.875 | 12.5 | 12.5 |
| 最大許容使用圧力（MPa） | 1 | ||||
| 最大許容使用温度（℃） | 30 | ||||
| 最小目盛（L） | 0.1 | ||||
| 最大指示量（m³） | 9,999.9999 | 99,999.9999 | |||
| ケース材質 | CAC804（無塗装） | ||||
| ケーブルの長さ（m） | 1.5（VCTF 4C 0.5mm²） | ||||
主要寸法表・外観寸法図
| 口径(mm) | 13 | 13 | 20 | 25 | 25 | 30 | 40 | |
|---|---|---|---|---|---|---|---|---|
| 型式 | EKDA | EKDL | EKDA | EKDA | EKDL | EKDA | EKDA | |
| 長さ（L） | 100 | 165 | 190 | 210 | 225 | 230 | 245 | |
| 高さ（Ｈ1） | 111 | 111 | 126 | 126 | 126 | 134 | 139 | |
| 高さ（Ｈ2） | 23 | 23 | 35 | 35 | 35 | 40 | 45 | |
| 幅（W） | 89 | 89 | 98 | 98 | 98 | 108 | 108 | |
| ネジ外径・山数 ／ 25.4mm（D） | 上水 | 26.4・山14 | 26.4・山14 | 33.2・山11 | ― | 41.9・山11 | 47.8・山11 | 59.6・山11 |
| 金門 | 25.8・山14 | 25.8・山14 | 33.0・山14 | 39.0・山14 | 39.0・山14 | 49.0・山11 | 56.0・山11 | |
| 質量（kg） | 0.9 | 1.1 | 1.7 | 1.9 | 2.0 | 2.6 | 2.9 | |

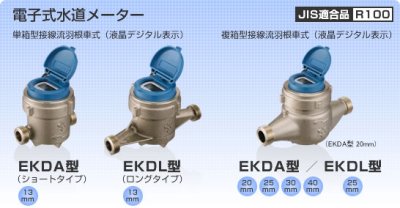

[EKDA 13mm]
[EKDL 13mm]
[EKDA 20〜25mm]
[EKDA 30mm]
[EKDA 40mm]
＊メーターには、有効期限がございます。
仕入れの加減で検査日が異なる場合がございますので
出荷前に確認したい場合は、こちらまでご連絡ください。
【検査日より6ヶ月以内の物をご提供しております】
ご連絡いただいていない場合でのクレームは
ご遠慮ください。
エコメーター,デジタルメーター,メーター,金門,子メーター,DX13
