V52-13/20/25/30/40/50 バランス型ボールタップ 【SANEI株式会社】
[V52-13/20/25/30/40/50]
販売価格: 17,300円～42,400円(税込)
オプションにより価格が変わる場合もあります。
希望小売価格(税込): 29,700円～72,600円
商品詳細

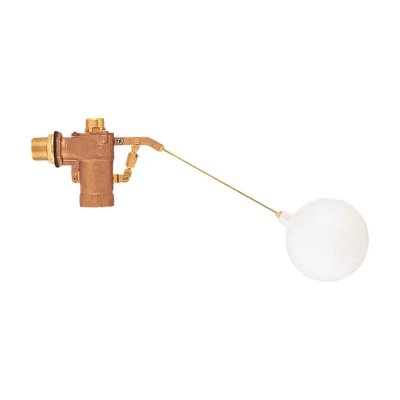

V52-13/20/25/30/40/50 バランス型ボールタップ 【SANEI株式会社】
●ポリ玉付
●ストレーナ付
●最高使用温度60℃未満使用圧力 0.1〜0.75MPa
●呼び30、40、50はJISではありません。
●呼び30、40、50は取付ナットが付いていません。
図面サイズ
| L1 | L | H | H1 | H2 | Z | 玉の直径 | サオの長さX径 | |
| 13 | 吐水時205〜251 止水時307〜337 | 30 | 48 | 止水時52〜116 | 吐水時230〜260 | PJ1/2 | 95 | 160X6 |
| 20 | 吐水時153〜220 止水時332〜374 | 35 | 72 | 止水時140〜185 | 吐水時330〜335 | PJ3/4 | 115 | 200X6 |
| 25 | 吐水時172〜240 止水時345〜395 | 35 | 78 | 止水時150〜210 | 吐水時330〜335 | PJ1 | 115 | 200X6 |
| 30 | 吐水時170〜250 止水時359〜413 | 22 | 84 | 止水時110〜190 | 吐水時340〜355 | R1 1/4 | 115 | 220X6 |
| 40 | 吐水時170〜250 止水時359〜413 | 23 | 85 | 止水時55〜253 | 吐水時309〜430 | R1 1/2 | 135 | 300X8 |
| 50 | 吐水時170〜250 止水時359〜413 | 26 | 98 | 止水時69〜278 | 吐水時370〜485 | R2 | 150 | 300X8 |
L1、H1は静水圧0.3MPa時
