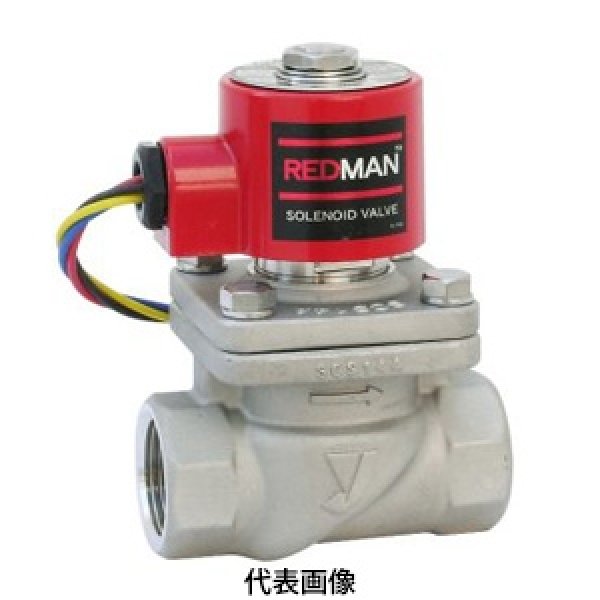

DP-100 電磁弁 REDMAN レッドマン【ヨシタケ】
[DP-100]
販売価格: 46,585円～99,692円(税込)
オプションにより価格が変わる場合もあります。
希望小売価格(税込): 60,500円～129,470円
商品詳細
DP-100 電磁弁 REDMAN レッドマン【ヨシタケ】
| 型式 | DP-100 | DP-100F | |
|---|---|---|---|
| 作動形式 | 通電時開形 | ||
| 呼び径 | 10〜50A | 15〜65A | |
| 構造 | パイロット式ピストンタイプ | ||
| 適用流体 | 蒸気・冷温水・空気・窒素ガス・炭酸ガス（乾燥状態） アルゴンガス・油（20cSt以下） | ||
| 適用圧力 | 0〜1.0 MPa（真空使用不可） | ||
| 最低作動差圧 | 0 MPa （コイルが横向きの場合は差圧0.03MPa以上必要です） | ||
| 弁座漏れ量 | 50mL/min（標準状態）（空気圧0.6MPa時） | ||
| 流体温度 | 5〜180℃（凍結不可） | ||
| 周囲温度 | 50℃以下（凍結不可） | ||
| 取付姿勢 | 水平配管および垂直配管 （コイル上向きに対して90°以内） | ||
| 材質 | 弁箱 | ステンレス鋼 | |
| 弁体 | ステンレス鋼 | ||
| ディスク | ふっ素樹脂 | ||
| 接続 | JIS Rc ねじ | JIS 10K FF フランジ | |
| 呼び径 | 10〜25A | 32〜65A |
|---|---|---|
| 定格電圧 | AC100/200V 結線方法選択形 | |
| 50/60Hz共用 | ||
| 電圧変動許容範囲 | 定格電圧-5%〜+10% | |
| 定格電流 | 0.34/0.17A | 0.46/0.23A |
| 起動電流 | 1.64/0.82A | 1.90/0.95A |
| 絶縁種別 | H種 | |
| 保護構造 | 耐じん・防まつ型 | |
| 保護等級 | IP64 | |
| 絶縁抵抗 | 50MΩ以上/500Vメガー | |
| 耐電圧試験 | 1500V/min | |
| リード線取出し | コンジット G1/2 （CTG16) | |
