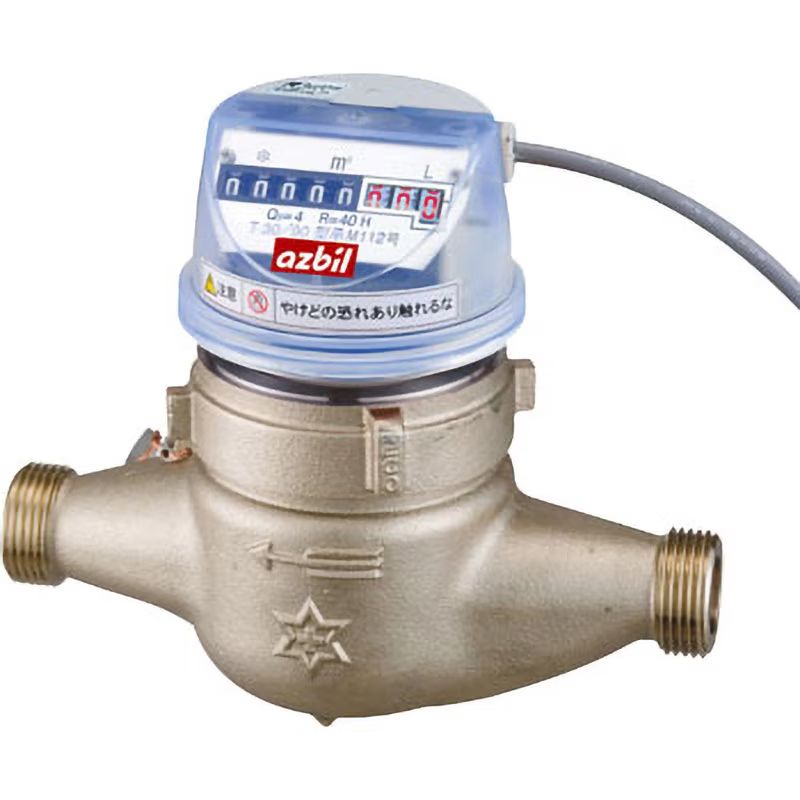

GKHA32 温水メーター 接線流羽根車式 Azbiｌ金門
[GKHA32]
販売価格: 58,881円(税込)
希望小売価格(税別): 87,230円
商品詳細
GKHA32 温水メーター 接線流羽根車式 Azbiｌ金門

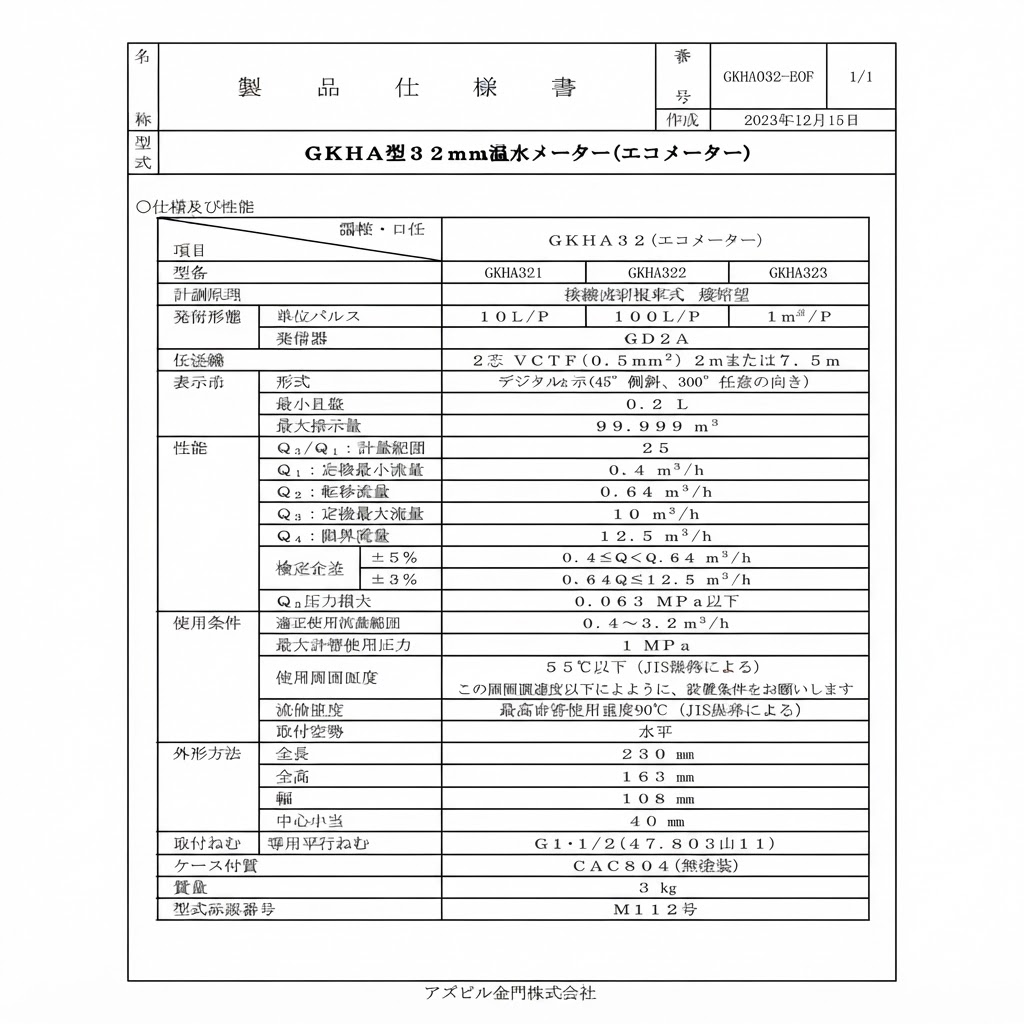

| 仕 様 | ||||||
口径 | 15 | 20 | 25 | 32 | 40 | |
| R=Q3/Q1（計量範囲） | 25 | 40 | 40 | 25 | 25 | |
| Q1（定格最小流量）（m³/ｈ） | 0.064 | 0.1 | 0.1 | 0.4 | 0.4 | |
| Q2（転移流量）（m³/ｈ） | 0.1024 | 0.16 | 0.16 | 0.64 | 0.64 | |
| Q3（定格最大流量）（m³/ｈ） | 1.6 | 4 | 4 | 10 | 10 | |
| Q4（限界流量）（m³/ｈ） | 2 | 5 | 5 | 12.5 | 12.5 | |
| 最大許容使用圧力（MPa） | 1 | |||||
| 最大許容使用温度（℃） | 90 | |||||
| 積算表示部 | 形式 | 8桁全直読式（m³5桁、L3桁） | ||||
| 表示傾き・向き | 45度傾斜、360度任意の方向 | |||||
| 最小目盛（L） | 0.2 | |||||
| 最大指示量 (m³) | 99,999 | |||||
| 構造 | 密封式 | |||||
| ケース材質 | CAC804（無塗装） | |||||

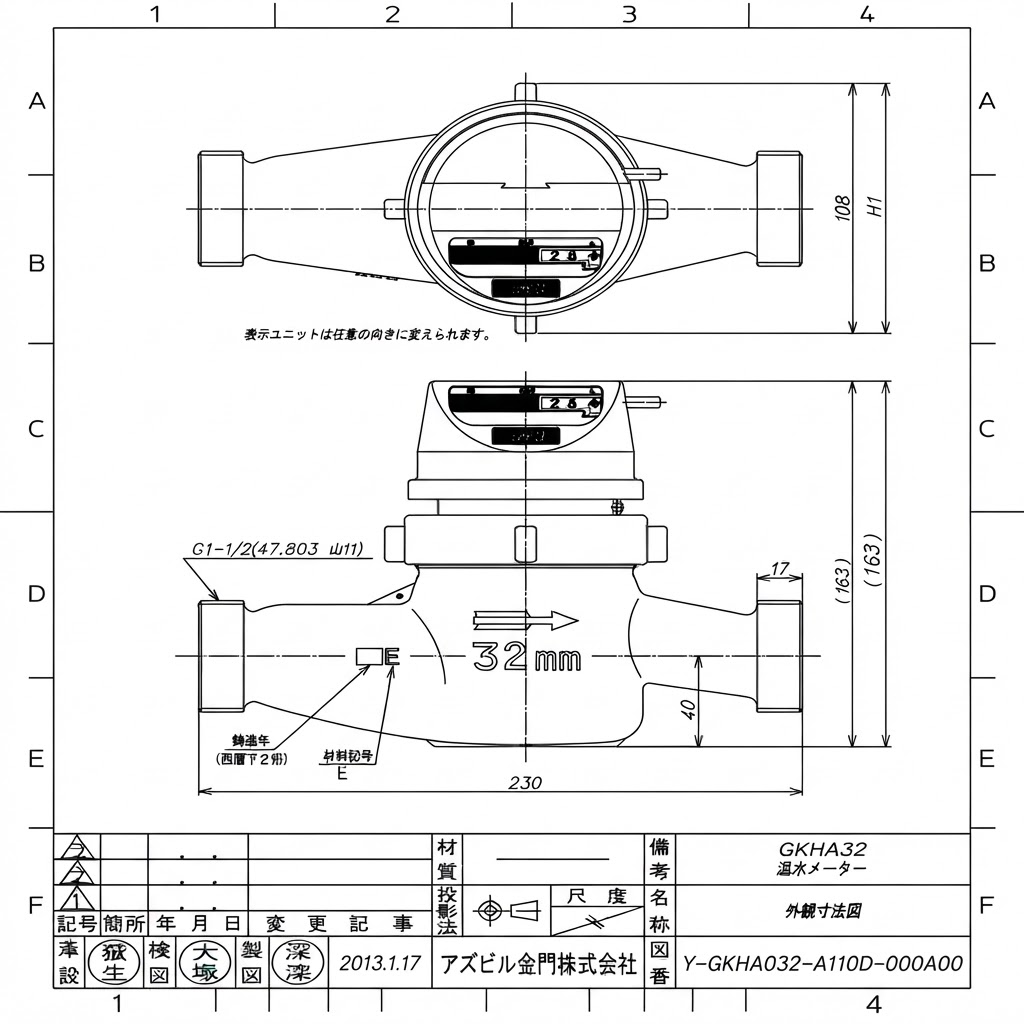

| 主要寸法表・外観寸法図 | ||||||
口径（mm） | 15 | 20 | 25 | 32 | 40 | |
| 型式 | NKHL・GKHL | NKHA・GKHA | NKHL・GKHL | NKHA・GKHA | NKHA・GKHA | |
| 長さ（L） | 165 | 190 | 225 | 230 | 245 | |
| 高さ（Ｈ1） | 146 | 162 | 162 | 163 | 168 | |
| 高さ（Ｈ2） | 23 | 35 | 35 | 40 | 45 | |
| 幅（W） | 90 | 98 | 98 | 108 | 108 | |
| D | 呼び | G 3/4 | G1 | G1 1/4 | G1 1/2 | G2 |
| （外径・山数 | (26.4・山14) | (33.2・山11) | (41.9・山11) | ( 47.8・山11) | (59.6・山11) | |
| /25.4mm） | ||||||
| 質量（kg） | 1.1 | 1.9 | 2.2 | 3 | 3.5 | |
