V650-各サイズ【SANEI株式会社】 ボールバルブT型 [V650-各サイズ]
 |  |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |
 |
 |
商品詳細

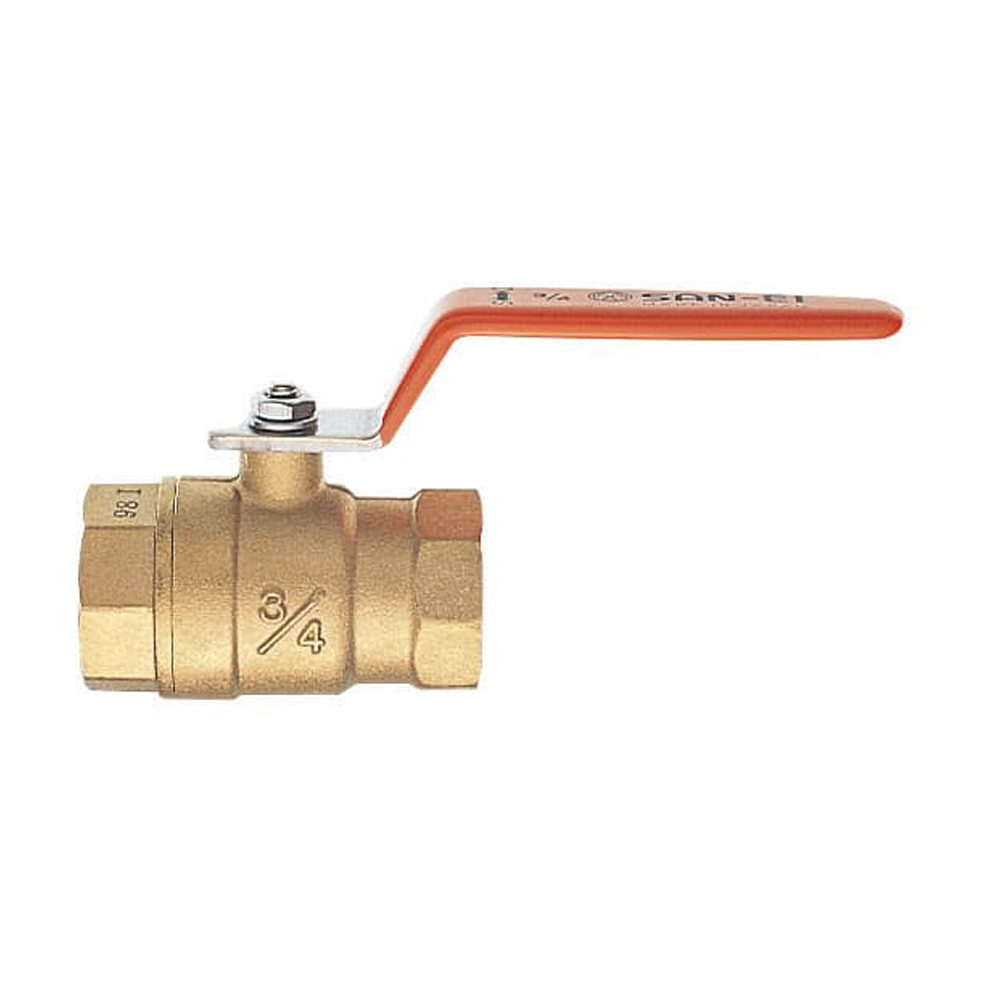

V650 ボールバルブT型 【SANEI株式会社】
●材質 黄銅（鍛造）
●最高使用圧力 常温の水・油=2.8MPa
●最高使用温度100℃
図面サイズ
| A | B | Z | |
| 10 | 45 | 50 | Rc3/8 |
| 13 | 47 | 65 | Rc1/2 |
| 20 | 50 | 68 | Rc3/4 |
| 25 | 57 | 79 | Rc1 |
| 30 | 61 | 86 | Rc1 1/4 |
| 40 | 66 | 96 | Rc1 1/2 |
| 50 | 78 | 109 | Rc2 |
| 65 | 86 | 127 | Rc2 1/2 |
| 75 | 110 | 153 | Rc3 |
| 100 | 121 | 179 | Rc4 |
