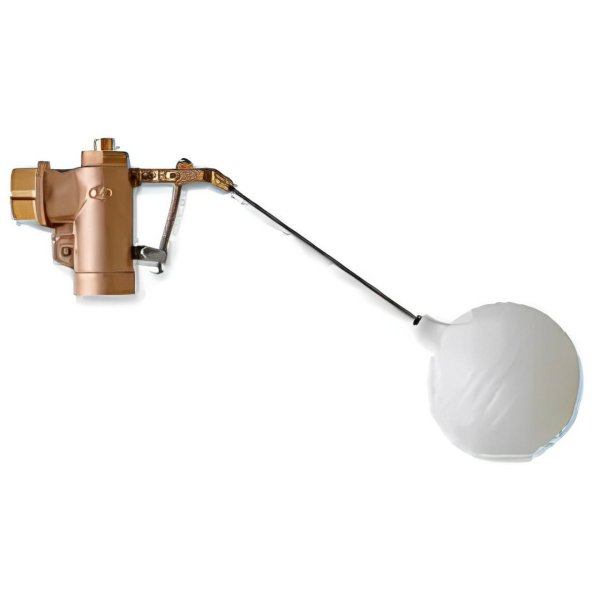

WA-PE【アイエス工業】 複式ボールタップ ポリ浮玉（水位調整機能付）
[WA-PE]
WA-PE【アイエス工業】 複式ボールタップ ポリ浮玉（水位調整機能付）
[WA-PE]
販売価格:
8,008円～39,270円(税込)
オプションにより価格が変わる場合もあります。
希望小売価格(税込):
11,440円～56,100円
商品詳細
WA-PE 複式ボールタップ ポリ浮玉【アイエス工業】 （水位調整機能付）

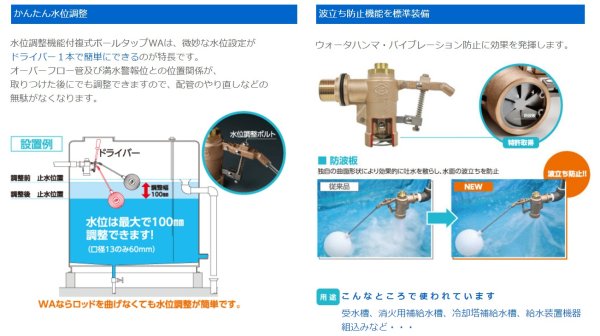

簡単調整
止水位置の調整がドライバー1本で簡単にできます。 | 優れた安定性
ウォータハンマやバイブレーション防止に効果を発揮します。 | 波立ちの防止
波立ち防止機能を標準装備。 |
|
|
| 日本水道協会認証品 | | 本体材質 | CAC902 | | 適用圧力 | 0〜0.75MPa | | 適用流体 | 上水道水 | | 使用温度 | 常温（耐熱用あり
最高使用温度100℃） | | 接 続 | ねじ込み式
（13・20・25mm のみ締付けパッキン付） | | 浮玉材質 | ポリエチレン・銅・ステンレス |
|

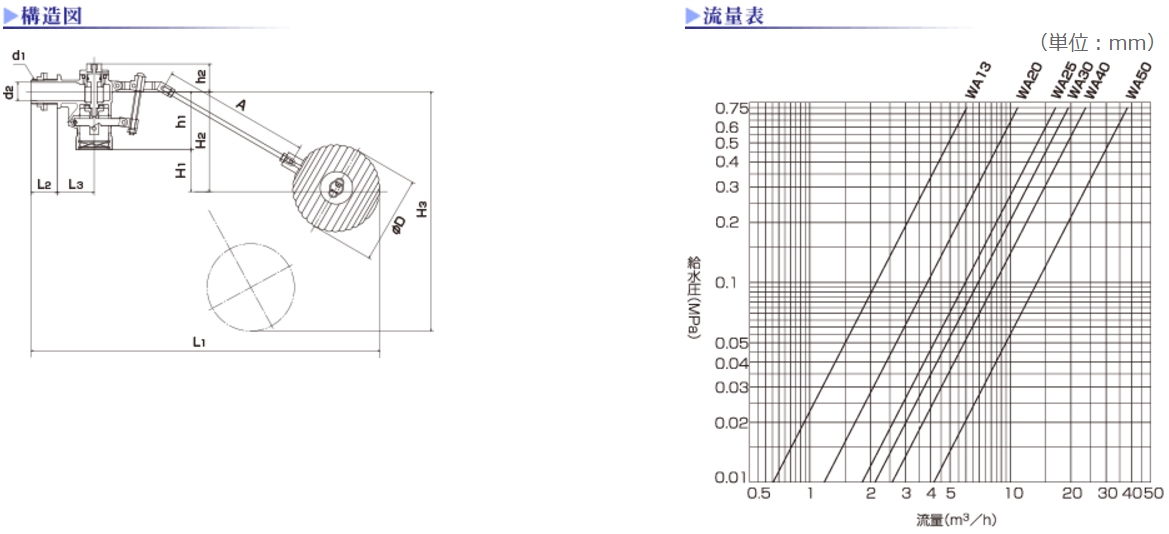

| | 寸法表 | | | | | | 記号＼型番 | WA 13 | WA 20 | WA 25 | WA 30 | WA 40 | WA 50 | | d1 | PJ1/2 | PJ3/4 | PJ1 | R1 1/4 | R1 1/2 | R2 | | d2 | φ13 | φ18 | φ25 | φ30 | φ35 | φ47 | | L1 | 360±10 | 450±10 | 470±10 | 480±10 | 485±10 | 590±10 | | L2 | 30 | 35 | 35 | 23 | 23 | 26 | | L3 | 26 | 40 | 50 | 50 | 55 | 68 | | H1 | 50±5
(〜110) | 65±5
（〜165） | 70±5
（〜170） | 70±5
（〜170） | 85±5
（〜185） | 95±5
（〜195） | | H2 | 102±5.3 | 137.5±5.3 | 148.5±5.3 | 151±5.3 | 172±5.3 | 192±5.3 | | H3 | 285±10 | 320±10 | 320±10 | 365±10 | 375±10 | 440±10 | | h1 | 52 | 72.5 | 78.5 | 81 | 87 | 97 | | h2 | 29.5 | 33.5 | 37.5 | 38 | 47.5 | 61.5 | | A | 170 | 200 | 200 | 220 | 220 | 280 | | φD | 90 | 118 | 118 | 118 | 135 | 153 | ※H1、H2は、標準時(静水圧:0.3MPa)、φＤはポリ浮玉の数値です。
※H1の（ ）内の数値は、調整範囲の最大値です。
※取付ねじは、WA 13・20・25は平行ねじ、WA 30・40・50はテーパねじとなります。 |
|
|
