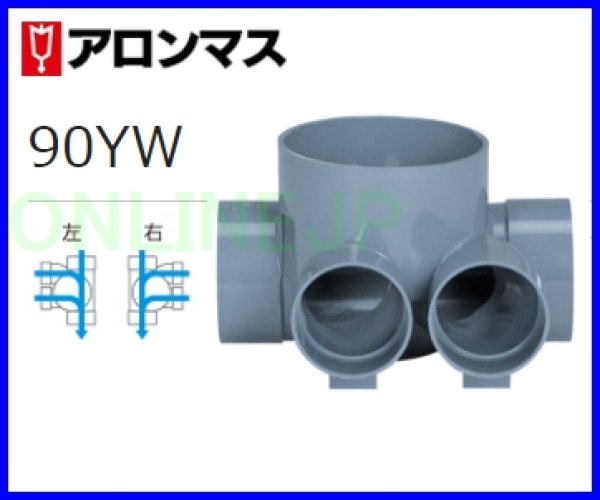

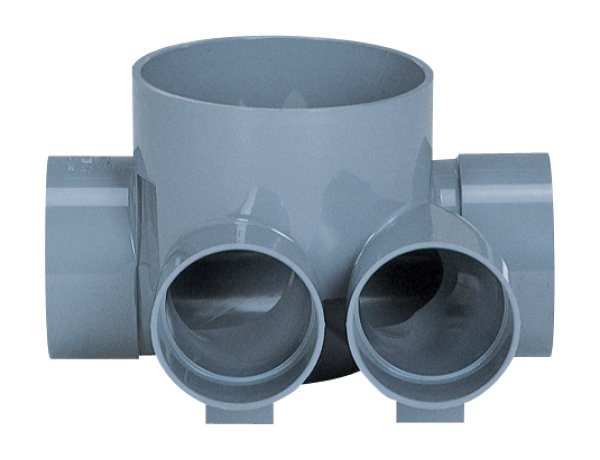

SDシリーズ - 合流 90°2本合流 SD 90YW【アロン化成】 [SD90YW]
 |  |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |
 |
 |
商品詳細
【アロン化成】SDシリーズ - 合流 90°2本合流 90YW
| 寸法単位:mm | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ | サイズ | 向き | コード | 価格 | 梱包 | Z | Z1 | Z2 | Z3 | L | L1 | Ho | H | A | B | C | E | F | G | I | S | 勾配 | ||
| SD | 100×75-150 | 右 | 5 246001 - | 5,400 | 4 | 180 | 140±2 | 110 | 90 | 242 | 300 | 188 | 129.5 | 85 | 25 | 40 | 50 | － | 13 | 126 | － | 2/100 | ||
| SD | 100×75-150 | 左 | 5 246002 - | 5,400 | 4 | 180 | 140±2 | 110 | 90 | 242 | 300 | 188 | 129.5 | 85 | 25 | 40 | 50 | － | 13 | 126 | － | 2/100 | ||
| SD-N | 100×75-200 | 右 | 5 246215 - | 6,100 | 4 | 215 | 175 | 115 | 115 | 277 | 330 | 222 | 133.5 | 90 | 20 | 50.5 | 80 | 147 | 13 | － | 25 | 2/100 | ||
| SD-N | 100×75-200 | 左 | 5 246216 - | 6,100 | 4 | 215 | 175 | 115 | 115 | 277 | 330 | 222 | 133.5 | 90 | 20 | 50.5 | 80 | 147 | 13 | － | 25 | 2/100 | ||

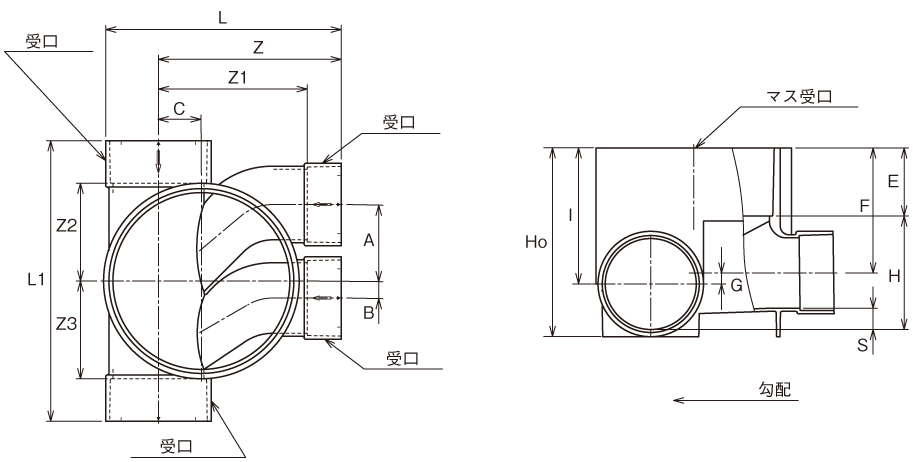

右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
左右兼用型にはこう配は設けてありません。
