商品詳細

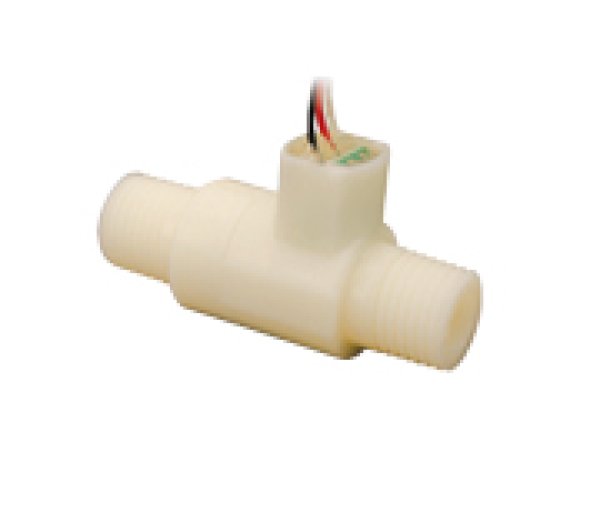

NDV10-STD1R 小型流量センサー 【愛知時計電機】
| 型式 | NDV10-STD1R | NDV10-STD2R | |
|---|---|---|---|
| 流量範囲 | 1〜10L/min | ||
| 精度 | ±7%RS | ||
| 計測液体 | 水道水※1 | ||
| 最高使用圧力 | 0.75MPa（液体温度20℃のとき） | ||
| 圧力損失 | 27kPa以下 | ||
| 液体温度範囲 | 0〜＋40℃ | ||
| 周囲温度・湿度 | 0〜＋40℃ 35〜85%RH（結露しないこと） | ||
| 出力 | 電圧パルス（負荷抵抗10kΩ以上を接続してください） デューティー比 2/8＜A/B＜8/2  | ||
| パルス定数 | 1.12mL/P | ||
| 印加電圧範囲 | 3〜30VDC | ||
| 構造 | 防まつ構造（IP64相当）屋内仕様 | ||
| コネクター | コネクター種類 | 日本圧着端子製造（株）製（型番:PHR-3） | |

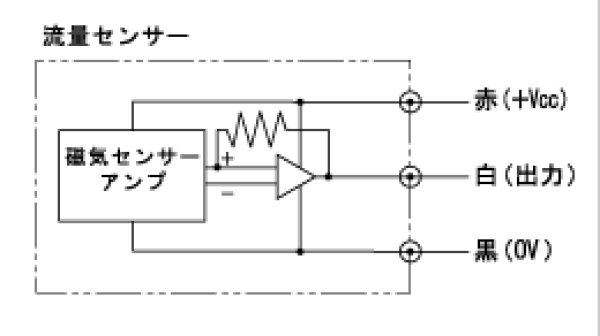

| 信号種別 | 赤:＋Vcc 白:出力 黒:GND（UL1061 AWG26） | ||

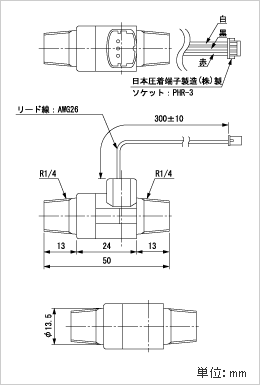

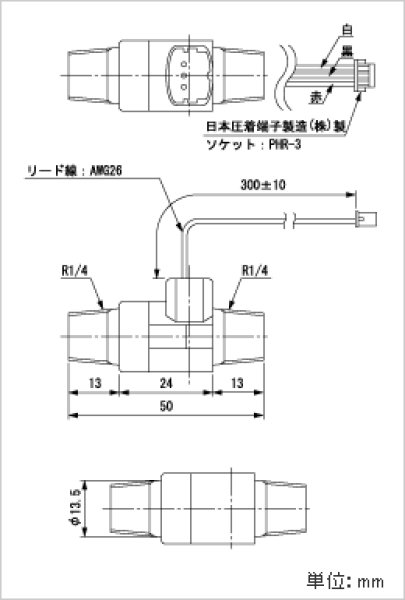

| 接続 | R1/4 | チューブ接続方式（チューブ内径φ14）※2 | |
| 質量 | 約12g | ||
| 接液部 主要材質 | ケース | ガラス繊維入ABS樹脂 | |
| 羽根車 | 炭素繊維入POM樹脂 | ||
| シャフト | SUS304 | ||
| マグネット | Sm-Co | ||
| 注意事項 | ※1 水道水以外についてはお問い合わせください。 ※2 Oリングは付属しておりません。推奨Oリング：JIS B 2401 呼びP10A 内径9.8 太さ2.4 ■入力抵抗は10kΩ以上でお使いください。 |
|---|---|
| 特徴 | ●NDV型流量センサーは、手軽・良質・廉価な流量センサーです ●優れた再現性 ●圧力損失が少ない ●ノイズに強いアンプ内蔵磁気センサーが流速に比例して出力 ●構造がシンプル ●取付姿勢は自由 ●小型軽量 |
| 【納期目安】 | 受注生産品 納期3週間〜1カ月 |
