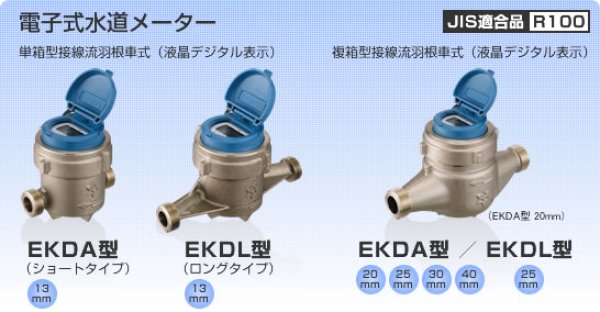

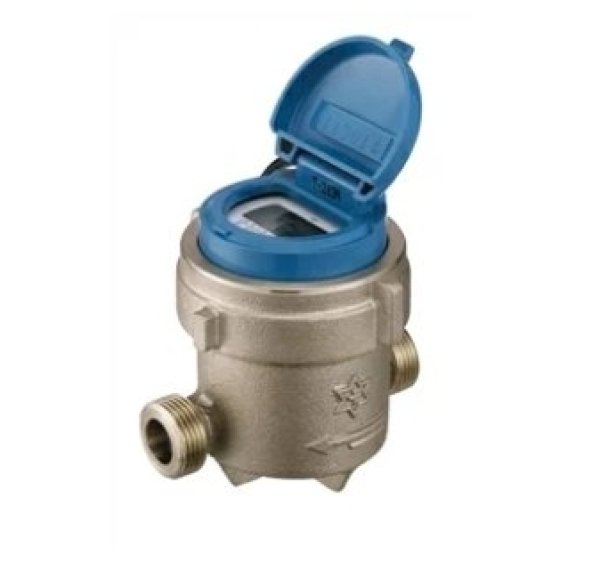

EKDA型 13型 接線流羽根車式【金門製作所】
特 徴
8ビット電子式水道メーターは、専用LSI、液晶表示素子及び専用電池を用いて電子化したメーターです。この電子指示部には計量積算値を液晶表示し、テレメーターシステム及び自動検針システムとして利用できる伝送機能を有しています。
| 口径(mm) | 13 | 20 | 25 | 30 | 40 |
|---|
| R=Q3/Q1（計量範囲） | 100 |
|---|
| Q1（定格最小流量）（m³/ｈ） | 0.025 | 0.04 | 0.063 | 0.1 | 0.1 |
|---|
| Q2（転移流量）（m³/ｈ） | 0.04 | 0.064 | 0.1008 | 0.16 | 0.16 |
|---|
| Q3（定格最大流量）（m³/ｈ） | 2.5 | 4 | 6.3 | 10 | 10 |
|---|
| Q4（限界流量）（m³/ｈ） | 3.125 | 5 | 7.875 | 12.5 | 12.5 |
|---|
| 最大許容使用圧力（MPa） | 1 |
|---|
| 最大許容使用温度（℃） | 30 |
|---|
| 最小目盛（L） | 0.1 |
|---|
| 最大指示量（m³） | 9,999.9999 | 99,999.9999 |
|---|
| ケース材質 | CAC804（無塗装） |
|---|
| ケーブルの長さ（m） | 1.5（VCTF 4C 0.5mm²） |
|---|

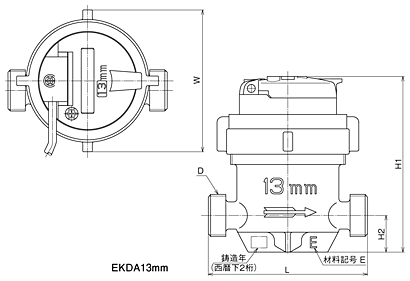

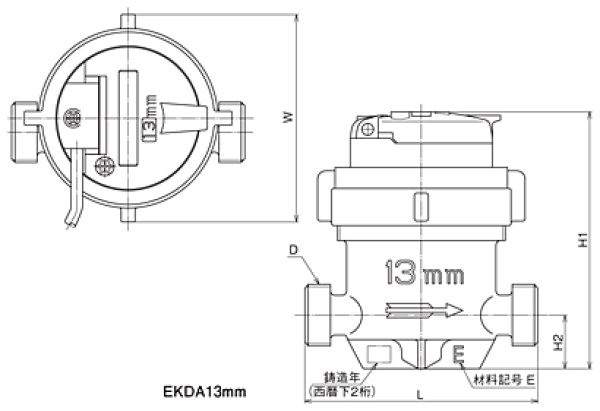

主要寸法表・外観寸法図
| 口径(mm) | 13 | 13 | 20 | 25 | 25 | 30 | 40 |
|---|
| 型式 | EKDA | EKDL | EKDA | EKDA | EKDL | EKDA | EKDA |
|---|
| 長さ（L） | 100 | 165 | 190 | 210 | 225 | 230 | 245 |
|---|
| 高さ（Ｈ1） | 111 | 111 | 126 | 126 | 126 | 134 | 139 |
|---|
| 高さ（Ｈ2） | 23 | 23 | 35 | 35 | 35 | 40 | 45 |
|---|
| 幅（W） | 89 | 89 | 98 | 98 | 98 | 108 | 108 |
|---|
ネジ外径・山数
／ 25.4mm（D） | 上水 | 26.4・山14 | 26.4・山14 | 33.2・山11 | ― | 41.9・山11 | 47.8・山11 | 59.6・山11 |
|---|
| 金門 | 25.8・山14 | 25.8・山14 | 33.0・山14 | 39.0・山14 | 39.0・山14 | 49.0・山11 | 56.0・山11 |
| 質量（kg） | 0.9 | 1.1 | 1.7 | 1.9 | 2.0 | 2.6 | 2.9 |
|---|
