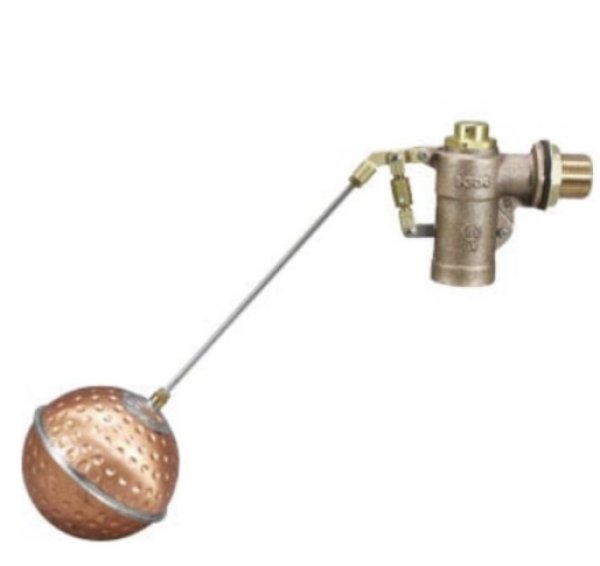

FW40N 圧力バランス型複式ボ-ルタップ(銅玉)【兼工業 KKK】



● 使用条件    使用圧力:  0〜1.0 MPa
使用流体:  上水    使用温度:  0〜60℃

● 特 徴 1.  FW型ボールタップは、水位調節ねじを備えていますので、
                            必要な時に簡単に水位を調整する     ことができます。

                   2.  FW型ボールタップは、弁座のゴミ噛み防止の為に、ストレーナを内蔵しています。

                   3.  FW型ボールタップは、波浪防止管が取付けられます(25mm以上)。
                            波浪防止管を取り付ける事で、従来の波浪防止板に比べ、より確かに波浪を防ぎます。

                   4.  赤水対策として、主要接水部はCAC406、又はステンレスを採用しています。

                   5.  圧力バランス機構は、バイブレーション・ウォーターハンマー防止にすぐれた機能を発揮します。



● 作動原理    給水圧力(P1)は、シートディスクとシートと同等の口径のシリンダー部を弁棒で連結すること
                              により、ディスクを押し下げる力(開弁方向F2)とシリンダー部を押し上げる力(閉弁方向F1)
                          の2方向に同時にかかる為、バルブの開・閉に対する力は均衡する事となります。
                          従って、バルブを閉止する際には、小さな浮子玉の浮力でも確実に閉止することができます。

● 作動原理    給水圧力(P1)は、シートディスクとシートと同等の口径のシリンダー部を弁棒で連結することにより、
                           ディスクを押し下げる力(開弁方向F2)とシリンダー部を押し上げる力(閉弁方向F1)の2方向に同時
                           にかかる為、バルブの開・閉に対する力は均衡する事となります。従って、バルブを閉止する際には、
                          小さな浮子玉の浮力でも確実に閉止することができます。
