販売価格は(選択項目を選ぶと正しい価格が表示されます）
90SVR 塩化ビニル管用90°支管【アロン化成】
[90SVR]
販売価格: 1,946円～13,126円(税込)
オプションにより価格が変わる場合もあります。
希望小売価格(税別): 4,255円～28,696円
商品詳細

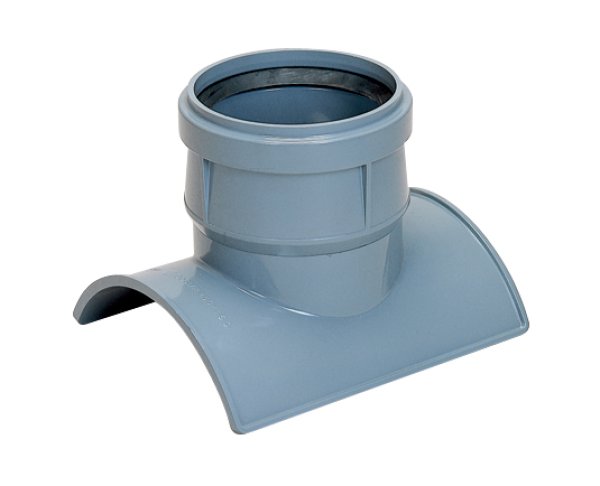

90SVR 塩化ビニル管用90°支管【アロン化成】

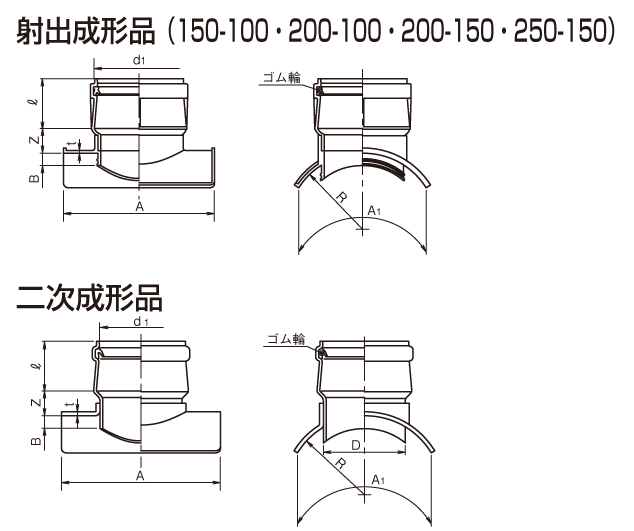

| 寸法単位:mm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | コード | 価格 | 梱包 | D | Z | d1 | A（最小） | A1（最小） | B（最大） | R（標準） | t（最小） | L | |
| 150-100 | 5 286571 - | 3,940 | 6 | 114 | 45±15 | 115.0 | 230 | 230 | 5.1 | 82.5 | 5 | 82 | |
| 150-125 | 5 274351 - | 4,580 | 4 | 140 | 45±15 | 141.0 | 230 | 230 | 5.1 | 82.5 | 5 | 92 | |
| 200-100 | 5 286572 - | 3,940 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 6.5 | 108 | 5 | 82 | |
| 200-125 | 5 273153 - | 4,580 | 4 | 140 | 45±15 | 141.0 | 300 | 300 | 6.5 | 108 | 5 | 92 | |
| 200-150 | 5 286154 - | 5,450 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 6.5 | 108 | 5 | 100 | |
| 250-100 | 5 273155 - | 3,940 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 7.8 | 133.5 | 5 | 82 | |
| 250-125 | 5 273156 - | 4,580 | 4 | 140 | 45±15 | 141.0 | 300 | 300 | 7.8 | 133.5 | 5 | 92 | |
| 250-150 | 5 286157 - | 5,450 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 7.8 | 133.5 | 5 | 100 | |
| 250-200 | 5 273158 - | 7,250 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 7.8 | 133.5 | 5 | 117 | |
| 300-100 | 5 273159 - | 3,940 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 9.2 | 159 | 5 | 82 | |
| 300-125 | 5 273160 - | 4,580 | 4 | 140 | 45±15 | 141.0 | 300 | 300 | 9.2 | 159 | 5 | 92 | |
| 300-150 | 5 285052 - | 5,450 | 4 | 165 | 50±15 | 166.0 | － | 300 | 9.2 | 159 | 5 | 108 | |
| 300-200 | 5 273162 - | 7,250 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 9.2 | 159 | 5 | 117 | |
| 300-250 | 5 274352 - | 21,840 | 1 | 267 | 75±15 | 268.1 | 370 | 370 | 9.2 | 159 | 5 | 155 | |
| 350-100 | 5 273163 - | 4,340 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 10.5 | 185 | 5 | 82 | |
| 350-150 | 5 273165 - | 6,000 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 10.5 | 185 | 5 | 102 | |
| 350-200 | 5 273166 - | 7,970 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 10.5 | 185 | 5 | 117 | |
| 350-250 | 5 274353 - | 21,840 | 1 | 267 | 75±15 | 268.1 | 370 | 370 | 10.5 | 185 | 5 | 155 | |
| 400-100 | 5 273167 - | 4,340 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 11.8 | 210 | 5 | 82 | |
| 400-150 | 5 273169 - | 6,000 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 11.8 | 210 | 5 | 102 | |
| 400-200 | 5 273170 - | 7,970 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 11.8 | 210 | 5 | 117 | |
| 400-250 | 5 274355 - | 21,840 | 1 | 267 | 75±15 | 268.1 | 370 | 370 | 11.8 | 210 | 5 | 155 | |
| 400-300 | 5 274356 - | 26,570 | 1 | 318 | 85±15 | 319.3 | 370 | 370 | 11.8 | 210 | 5 | 175 | |
| 450-100 | 5 273171 - | 4,340 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 13.2 | 235 | 5 | 82 | |
| 450-150 | 5 273173 - | 6,000 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 13.2 | 235 | 5 | 102 | |
| 450-200 | 5 273174 - | 7,970 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 13.2 | 235 | 5 | 117 | |
| 450-250 | 5 274357 - | 21,840 | 1 | 267 | 75±15 | 268.1 | 370 | 370 | 13.2 | 235 | 5 | 155 | |
| 450-300 | 5 274358 - | 26,570 | 1 | 318 | 85±15 | 319.3 | 370 | 370 | 13.2 | 235 | 5 | 175 | |
| 500-100 | 5 273175 - | 4,340 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 14.6 | 260 | 5 | 82 | |
| 500-150 | 5 273177 - | 6,000 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 14.6 | 260 | 5 | 102 | |
| 500-200 | 5 273178 - | 7,970 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 14.6 | 260 | 5 | 117 | |
| 500-250 | 5 274359 - | 21,840 | 1 | 267 | 75±15 | 268.1 | 370 | 370 | 14.6 | 260 | 5 | 155 | |
| 500-300 | 5 274360 - | 26,570 | 1 | 318 | 85±15 | 319.3 | 370 | 370 | 14.6 | 260 | 5 | 175 | |
| 600-100 | 5 273179 - | 4,340 | 6 | 114 | 45±15 | 115.0 | 300 | 300 | 17.8 | 315 | 5 | 82 | |
| 600-150 | 5 273181 - | 6,000 | 4 | 165 | 50±15 | 166.0 | 300 | 300 | 17.8 | 315 | 5 | 102 | |
| 600-200 | 5 273182 - | 7,970 | 2 | 216 | 50±15 | 218.0 | 300 | 300 | 17.8 | 315 | 5 | 117 | |
| 600-250 | 5 274361 - | 21,840 | 1 | 267 | 75±15 | 268.1 | 370 | 370 | 17.8 | 315 | 5 | 155 | |
| 600-300 | 5 274362 - | 26,570 | 1 | 318 | 85±15 | 319.3 | 370 | 370 | 17.8 | 315 | 5 | 175 | |
